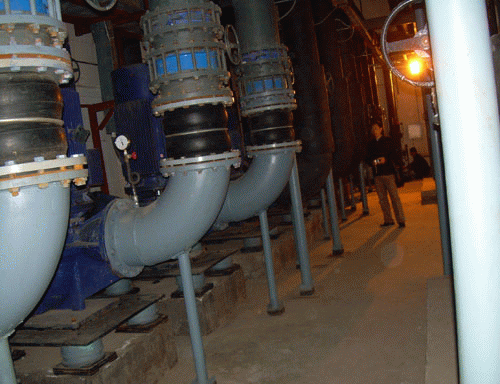

可曲挠双球体橡胶接头是
由内胶层、增强层有多层刮胶锦纶帘子布、外胶层复合的橡胶管组成。根据可曲挠橡胶接头所选用介质不同橡胶材质也不同,有天然胶、丁苯胶、丁基胶、丁腈胶、
三元乙丙胶、氯丁胶、硅橡胶、氟橡胶等等。分别具有耐热、耐酸、碱、耐腐蚀、耐磨、耐油等功能。可曲挠橡双球体体胶接头具有良好的综合性能,所以它广泛用
于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程。

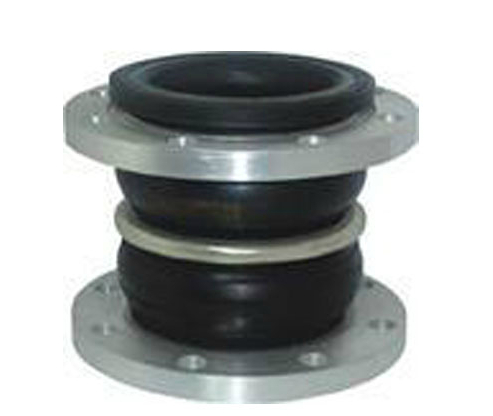

双球体可曲挠橡胶接头——JGD-A型 |
注: 1.如介质为油,腐蚀性物质,工作环境温度有特殊要求,订货时须说明。
2.法兰连接符合BG4216.3~4216.5标准,下为附表。项目 | 公称通径DNmm | 200~300(8-12″) | 50~150(2-6″) | JGD-A(1) | JGD-A(2) | JGD-A(3) | 工作压力MPa( kgf/cm 2 ) | 1.0(10) | 1.6(16) | 2.5(25) | 爆破压力MPa( kgf/cm 2 ) | 2.0(20) | 3.0(30) | 4.5(45) | 真空度KPa(mm/Hg) | 40(300) | 53.3(400) | 86.7(650) | 适用温度℃ | -15~115特殊可达-30~250 | 适用介质 | 空气、压缩空气、水、海水、热水、油、酸、碱等化学物质 |
公称通径 DN | 长度L
mm | 法兰厚度b
mm | 螺栓数
n | 螺栓孔
直径
mm | 螺栓孔中心
圆直径mm | 轴向位移mm | 横向位移
mm | 偏转角度
(a 1 +a 2 ) | mm | 英寸 | 伸长 | 压缩 | 50 | 2 | 165 | 18 | 4 | 17.5 | 125 | 30 | 50 | 45 | 35° | 80 | 3 | 175 | 20 | 8 | 17.5 | 160 | 35 | 50 | 45 | 35° | 100 | 4 | 225 | 22 | 8 | 17.5 | 180 | 35 | 50 | 40 | 35° | 125 | 5 | 230 | 24 | 8 | 17.5 | 210 | 35 | 50 | 40 | 35° | 150 | 6 | 325 | 24 | 8 | 22 | 240 | 35 | 50 | 40 | 35° | 200 | 8 | 325 | 24 | 8 | 22 | 295 | 35 | 50 | 40 | 35° | 250 | 10 | 325 | 28 | 12 | 22 | 350 | 35 | 60 | 35 | 30° | 300 | 12 | 325 | 28 | 12 | 22 | 400 | 35 | 60 | 35 | 30° |
|
